Szkic sytuacyjny - Jak go zrobić i uniknąć błędów przy remoncie?

Przy remoncie domu najwięcej czasu potrafi zająć nie malowanie czy układanie płytek, ale formalności wokół mediów, przyłączy i zmian w zagospodarowaniu działki. Plan zabudowy lub szkic sytuacyjny to w praktyce prosty rysunek, który pokazuje, gdzie leży budynek, którędy ma iść przyłącze i jak wszystko układa się względem istniejących sieci. Poniżej wyjaśniam, kiedy taki dokument jest naprawdę potrzebny, czym różni się od mapy geodezyjnej i jak przygotować go tak, żeby nie wracał z poprawkami.

Co ten szkic pokazuje i po co w ogóle się go robi

Najprościej mówiąc, to dokument orientacyjny. Nie służy do wyliczania konstrukcji, tylko do pokazania położenia domu, działki, przyłącza i najważniejszych obiektów w terenie. W praktyce ma ułatwić urzędowi, zakładowi wodociągowemu albo projektantowi szybkie sprawdzenie, czy zamierzenie ma sens techniczny i gdzie dokładnie przebiega planowana trasa.

W dobrze zrobionym szkicu od razu widać, co jest istniejące, a co dopiero planowane. Ja traktuję go trochę jak mapę „do rozmowy”: jeśli druga strona nie musi dopytywać o każdy szczegół, dokument spełnił swoje zadanie. To ważne, bo przy prostym remoncie wnętrz taki rysunek nie ma znaczenia, ale gdy wychodzisz poza ściany domu, zaczyna decydować o tempie całej sprawy. I właśnie dlatego warto wiedzieć, kiedy urząd zadowoli się szkicem, a kiedy zażąda pełniejszej dokumentacji.

Kiedy jest potrzebny przy remoncie i przyłączach

Przy samym malowaniu ścian, wymianie podłóg, zabudowie meblowej czy odświeżeniu łazienki taki dokument zwykle nie jest potrzebny. Zaczyna się pojawiać wtedy, gdy remont dotyka zewnętrznych instalacji albo trzeba doprowadzić media do budynku: wodę, kanalizację, prąd, gaz, czasem także odwodnienie czy zbiornik na ścieki.

Przykładowo, przy dobudowie łazienki, przebudowie kuchni z nowym zrzutem kanalizacji albo doprowadzeniu prądu do garażu, rysunek przestaje być formalnością, a staje się narzędziem do sprawdzenia kolizji. Samorządowa strona gov.pl pokazuje to bardzo jasno przy przyłączach wodno-kanalizacyjnych: do wniosku dołącza się plan lub szkic określający położenie przyłącza względem sieci i innych obiektów uzbrojenia terenu. Ten sam schemat powtarza się w wielu zakładach komunalnych, bo bez takiego rysunku trudno ocenić odległości i kolizje. Dla domu jednorodzinnego termin odpowiedzi bywa krótszy i wynosi 21 dni, a w pozostałych przypadkach 45 dni, ale tylko wtedy, gdy wniosek jest kompletny. To właśnie kompletność dokumentów najczęściej decyduje o tempie sprawy, więc lepiej sprawdzić wymagania przed złożeniem papierów.

Jeśli więc remont kończy się na wnętrzu, szkic możesz odłożyć. Jeśli jednak ruszasz instalacje, przyłącza lub przebudowę układu mediów na działce, ten etap staje się obowiązkowy. Żeby nie pomylić go z innymi opracowaniami, warto rozdzielić dokumenty po kolei.

Jak odróżnić go od mapy zasadniczej i mapy do celów projektowych

Tu najczęściej zaczyna się zamieszanie. Do wstępnej orientacji korzystam z Geoportalu, który daje bezpłatny wgląd do wielu danych przestrzennych o działce, ale to nadal nie to samo co dokument składany do urzędu lub zakładu. Jedna rzecz to podgląd sytuacji, a zupełnie inna formalne opracowanie potrzebne do inwestycji.

Najważniejsza różnica jest prosta: szkic ma pokazać sytuację, a mapa do celów projektowych ma dać projektantowi pewną podstawę do pracy. Jeśli urząd oczekuje tylko prostego załącznika, nie ma sensu od razu zamawiać pełnej mapy geodezyjnej. Jeśli jednak inwestycja zahacza o formalny projekt lub rozbudowę, oszczędzanie na właściwym opracowaniu zwykle kończy się poprawkami. Gdy wiadomo już, z jakim dokumentem pracujesz, pozostaje pytanie o to, co dokładnie ma się na nim znaleźć.

Co powinien zawierać poprawny szkic sytuacyjny

W takim dokumencie liczy się czytelność, nie dekoracja. Ja zawsze zaczynam od czterech pytań: gdzie jest działka, gdzie stoi obiekt, którędy ma iść przyłącze i do czego dokładnie się podłącza. Jeśli te odpowiedzi widać od razu, rysunek spełnia swoje zadanie.

• Granice działki i orientacja - najlepiej z zaznaczeniem północy, ulicy i sąsiednich działek, żeby łatwo było odczytać położenie.
• Istniejące obiekty - dom, garaż, ogrodzenie, studzienki, szambo, hydrant, słup albo inne elementy, które mają znaczenie dla trasy przyłącza.
• Przebieg planowanego przyłącza - od punktu włączenia do budynku, z zaznaczeniem załamań, studzienek, wodomierza lub miejsca wejścia instalacji.
• Odległości i wymiary - od granic, budynku, innych sieci i przeszkód terenowych; bez tego rysunek bywa mało użyteczny.
• Legenda, data i podpis - nawet prosty szkic odręczny powinien być opisany tak, by nikt nie musiał zgadywać znaczenia symboli.

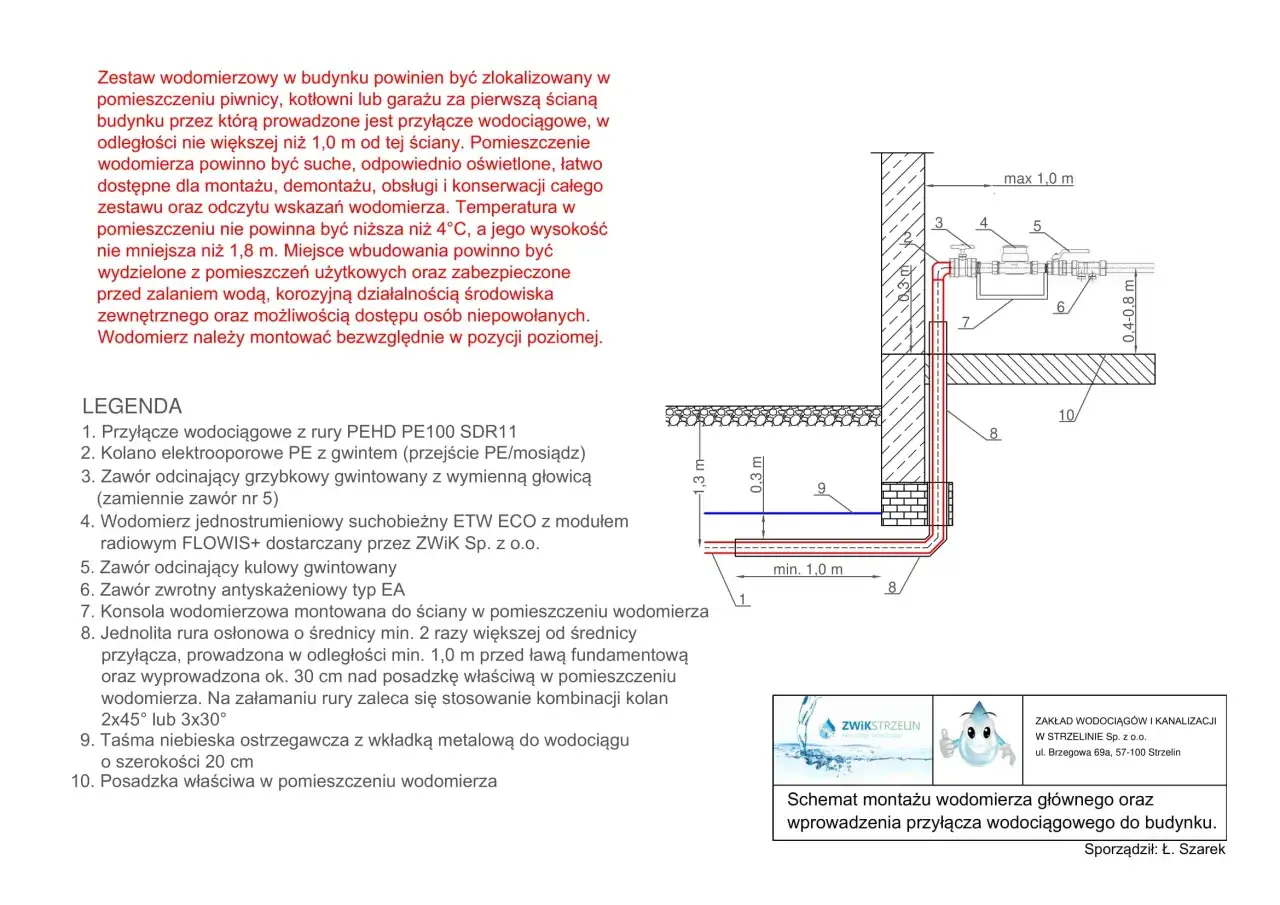

Przy przyłączach wodnych i kanalizacyjnych warto dodatkowo pokazać miejsce włączenia do sieci, przebieg przewodu w gruncie i elementy, które mogą wymagać dostępu przy odbiorze. Jeśli korzystasz z kopii mapy albo wydruku, nie zasłaniaj nazw ulic, numerów działek i granic. Zrzut ekranu z internetu rzadko wystarcza; lepiej oprzeć się na aktualnej mapie z zasobu albo na materiale, który da się czytelnie złożyć do wniosku. Dobrze narysowany szkic oszczędza poprawki, ale tylko wtedy, gdy opiera się na aktualnych danych.

Jak przygotować go krok po kroku

W prostych sprawach da się to zrobić szybko, ale tylko wtedy, gdy od początku trzymasz się wymagań konkretnego urzędu lub zakładu. Ja zawsze zaczynam od sprawdzenia, czy instytucja chce zwykły szkic, czy jednak kopię mapy z zasobu albo opracowanie geodezyjne.

1. Sprawdź wymagania dla swojej sprawy. Przyłącza mediów, rozbudowa domu i zmiana układu instalacji mogą wymagać innych załączników niż zwykły remont.
2. Zdobądź aktualną bazę mapową. Do wglądu i orientacji wystarczy Geoportal, ale do formalnego załącznika lepiej użyć materiału z zasobu albo mapy przygotowanej do konkretnego celu.
3. Zaznacz istniejące elementy i to, co planujesz wykonać. Najważniejsze są granice, budynek, punkt włączenia, trasa przyłącza, sieci w pobliżu i miejsca kolizyjne. Na mapie planowane elementy warto wyróżnić innym kolorem albo linią, żeby odróżnić je od stanu istniejącego.
4. Sprawdź odległości. Jeśli przewód ma ominąć ogrodzenie, podjazd, drzewo albo inny przewód, pokaż to od razu na rysunku.
5. Dodaj opis. Wpisz skalę, datę, adres, numer działki i krótki tytuł dokumentu.
6. Przed złożeniem porównaj rysunek z warunkami przyłączenia lub projektem. Niezgodność między dokumentami to jedna z częstszych przyczyn cofnięcia wniosku.

Na tym etapie zwykle wychodzi też, czy opłaca się zrobić wszystko samemu, czy jednak oddać sprawę geodecie. W małych, prostych sprawach własny szkic wystarcza, ale przy bardziej rozbudowanej inwestycji warto spojrzeć na czas i koszty bez złudzeń.

Ile to trwa i ile może kosztować

Najkrótsza wersja jest taka: jeśli zakład akceptuje prosty szkic i masz pod ręką aktualną mapę, przygotowanie zajmuje zwykle 1-2 godziny. Jeśli trzeba pobrać materiał z zasobu albo nanieść zmiany na bardziej formalną podstawę, liczy się to raczej w dniach. Gdy wchodzi geodeta i nowa mapa do celów projektowych, realny termin to najczęściej 2-6 tygodni, zależnie od regionu i obłożenia biura.

Jeśli chodzi o urzędowe opłaty za materiały geodezyjne, ich wysokość jest liczona według stawek ustawowych i zależy od rodzaju dokumentu oraz formatu. W praktyce dokładną kwotę najłatwiej sprawdzić w oficjalnym kalkulatorze opłat PZGiK, zamiast zgadywać ją z cenników pośrednich. Przy warunkach przyłączenia pamiętaj też o terminach: 21 dni dla domu jednorodzinnego i 45 dni w innych przypadkach, o ile wniosek jest kompletny. To ważne, bo jeden brakujący załącznik potrafi unieruchomić całą sprawę na dłużej niż sama praca nad szkicem.

Najczęstsze błędy, które zatrzymują sprawę

W praktyce dokumenty wracają do poprawy nie dlatego, że ktoś źle narysował kreskę, tylko dlatego, że rysunek nie odpowiada na podstawowe pytania. Najczęściej widzę kilka powtarzalnych wpadek.

• Brak skali lub wymiarów - bez nich trudno ocenić odległości i zgodność z warunkami technicznymi.
• Stara mapa albo nieaktualny podkład - jeśli na działce doszły nowe elementy, a w szkicu ich nie ma, zakład szybko to wychwyci.
• Nieoznaczenie istniejących sieci - sam przebieg nowego przyłącza to za mało; trzeba też pokazać otoczenie i potencjalne kolizje.
• Nieczytelna legenda - skróty i symbole bez opisu są częstym źródłem nieporozumień.
• Rozjazd z innymi dokumentami - szkic, warunki przyłączenia i projekt muszą opisywać tę samą inwestycję, a nie trzy różne wersje.
• Zbyt duże uproszczenie trasy - jeśli przewód omija przeszkody, zmienia kierunek albo przechodzi blisko innych instalacji, trzeba to pokazać, nawet kosztem prostoty rysunku.

Do tego dochodzi jeszcze jeden błąd, który wydaje się drobiazgiem: brak podpisu, daty albo numeru działki. Przy prostych sprawach to wystarcza, żeby urzędnik poprosił o uzupełnienie. Jeśli tego unikniesz, sprawa zwykle przechodzi dużo sprawniej.

Co sprawdzić przed wysłaniem, żeby nie robić tego drugi raz

Przed złożeniem dokumentów robię krótki przegląd i zwykle wystarcza mi pięć minut, żeby wyłapać rzeczy, które później kosztują tydzień. Tę samą logikę możesz zastosować u siebie:

• czy wniosek wymaga zwykłego szkicu, czy mapy do celów projektowych;
• czy rysunek pokazuje aktualny stan działki, a nie tylko plan marzeń;
• czy trasa przyłącza ma zaznaczone odległości i miejsca kolizji;
• czy nazwa pliku, podpis i data są spójne z resztą dokumentów;
• czy załącznik da się odczytać bez domyślania się, co oznacza każdy symbol.

Jeśli inwestycja jest prosta, własny szkic wystarczy, o ile oprzesz go na aktualnym podkładzie i nie pominiesz podstawowych oznaczeń. Jeśli sprawa jest bardziej złożona albo dotyczy kilku mediów naraz, lepiej od razu zlecić przygotowanie rysunku lub mapy osobie, która robi to zawodowo. To zwykle tańsze niż poprawianie całego kompletu po drugim wezwaniu do uzupełnienia.
