Najpierw liczy się objętość, wysokość i ciśnienie
- W zamkniętej instalacji CO standardem jest naczynie przeponowe, a nie otwarty zbiornik na strychu.
- Pojemność dobiera się do całej instalacji, nie do samej mocy kotła.
- Reguła procentowa jest tylko punktem wyjścia, a nie gotowym projektem.
- Ciśnienie wstępne trzeba odnieść do najwyższego punktu układu i położenia pompy.
- Za małe naczynie prawie zawsze kończy się wzrostem ciśnienia i zrzutem z zaworu bezpieczeństwa.
Co ustalić zanim zaczniesz dobierać naczynie
Ja zaczynam od czterech rzeczy: typu instalacji, jej objętości wodnej, różnicy wysokości i temperatury pracy. To wystarczy, żeby od razu odsiać rozwiązania, które nie mają sensu, zamiast zgadywać na podstawie samej mocy kotła. Jeśli masz układ otwarty, zasady są inne niż w nowoczesnym CO, więc trzeba to rozróżnić na samym początku.
| Co sprawdzić | Dlaczego ma znaczenie | Na co zwrócić uwagę |
|---|---|---|
| Typ układu | Inaczej pracuje instalacja zamknięta, inaczej otwarta | W CO najczęściej stosuje się naczynie przeponowe |
| Objętość wody | To od niej zależy ilość rozszerzającej się cieczy | Kotłownia, grzejniki, podłogówka, bufor, rurociągi |
| Różnica wysokości | Wyznacza ciśnienie statyczne układu | Każde 10 m słupa wody to około 1 bar |
| Temperatura pracy | Im wyższa, tym większa rozszerzalność wody | Podłogówka, bufor i układy mieszane wymagają większego marginesu |
W praktyce widzę jeden powtarzalny błąd: ktoś patrzy na kocioł 24 kW i zakłada, że to wystarczy do doboru wszystkiego. Nie wystarczy, bo moc źródła ciepła nie mówi jeszcze, ile litrów wody krąży w całej instalacji. Kiedy te dane są już zebrane, można przejść do oszacowania pojemności bez zgadywania.
Jak policzyć pojemność bez zgadywania
Najpierw szacuję objętość wodną całej instalacji. W nowym domu z lekkimi grzejnikami i krótkimi odcinkami rur bywa ona wyraźnie mniejsza niż w starszym budynku z długimi przewodami i ciężkimi grzejnikami żeliwnymi. Podłogówka zwykle też zwiększa pojemność układu, bo pętle mają sporo wody, nawet jeśli same są niewidoczne.
Jako orientację traktuję zasadę, że nominalna pojemność naczynia często wychodzi w okolicy 10% objętości wodnej instalacji. To tylko szybki punkt startowy, a nie wynik końcowy. Jeśli chcesz podejść do sprawy rozsądnie, lepiej potraktować tę regułę jako filtr wstępny, a potem sprawdzić warunki pracy i dobrać większy model, jeśli wynik wypada na granicy.
| Orientacyjna objętość wody w układzie | Typowy punkt startowy dla naczynia | Komentarz praktyczny |
|---|---|---|
| Do 100 l | 8-12 l | Małe układy grzejnikowe, zwykle z niewielkim zapasem |
| 100-200 l | 12-25 l | Dom jednorodzinny z grzejnikami lub prostą podłogówką |
| 200-350 l | 18-35 l | Mieszany układ grzejniki + podłogówka, dłuższe obiegi |
| 500 l bufora | 50-80 l | Tu zapas ma większe znaczenie niż oszczędność na rozmiarze |
| 700-1000 l | 80-140 l | W takich układach warto liczyć indywidualnie, a nie z tabelki |
Jeśli wynik wychodzi pomiędzy dwoma rozmiarami, ja biorę większy. Za małe naczynie zazwyczaj daje realny problem, a za duże najczęściej oznacza tylko wyższy koszt zakupu. Ten sam mechanizm działa też przy temperaturze: im cieplejsza instalacja i im większy udział glikolu, tym większy sens ma dodatkowy zapas pojemności.
Warto też odróżnić pojemność nominalną od użytkowej. Na etykiecie widzisz litrówkę zbiornika, ale nie cała ta objętość pracuje jako przestrzeń na przyjęcie rozszerzającej się wody. To właśnie dlatego dwa modele o podobnej nazwie katalogowej mogą dawać trochę inne zachowanie w instalacji.
Jak ustawić ciśnienie wstępne i robocze
Ciśnienie wstępne ustawiam zawsze przy pustym naczyniu, zanim układ zostanie napełniony. To drobny detal, ale on decyduje o tym, czy membrana będzie pracowała w swoim zakresie, czy zacznie zachowywać się jak sztywna przegroda. Sam rozmiar naczynia nie uratuje instalacji, jeśli to ustawienie jest przypadkowe.
- Oblicz wysokość między naczyniem a najwyższym punktem instalacji.
- Przelicz ją na ciśnienie statyczne. W praktyce przyjmuje się około 0,1 bar na 1 m wysokości.
- Dodaj niewielki zapas, zwykle 0,2-0,3 bar, żeby układ nie pracował na granicy.
- Ustaw ciśnienie zimne instalacji nieco wyżej niż ciśnienie wstępne naczynia.
- Sprawdź, czy przy nagrzaniu ciśnienie nie zbliża się do wartości zaworu bezpieczeństwa.
Przykład jest prosty: jeśli najwyższy punkt instalacji jest 7 m nad naczyniem, samo ciśnienie statyczne wynosi około 0,7 bar. Po dodaniu zapasu ciśnienie wstępne ląduje zwykle w okolicach 0,9-1,0 bar, a zimne ciśnienie robocze ustawiam nieco wyżej. Dzięki temu instalacja startuje stabilnie, a po rozgrzaniu nie dobija od razu do granicy bezpieczeństwa.
Jeżeli naczynie jest podłączone po stronie tłocznej pompy, trzeba dodatkowo uwzględnić wpływ pompy na ciśnienie. W domowych instalacjach bezpieczniej i czyściej projektowo jest trzymać się miejsca, w którym pompa nie rozhuśtuje odczytu ciśnienia. To prowadzi wprost do kolejnego tematu: montażu.

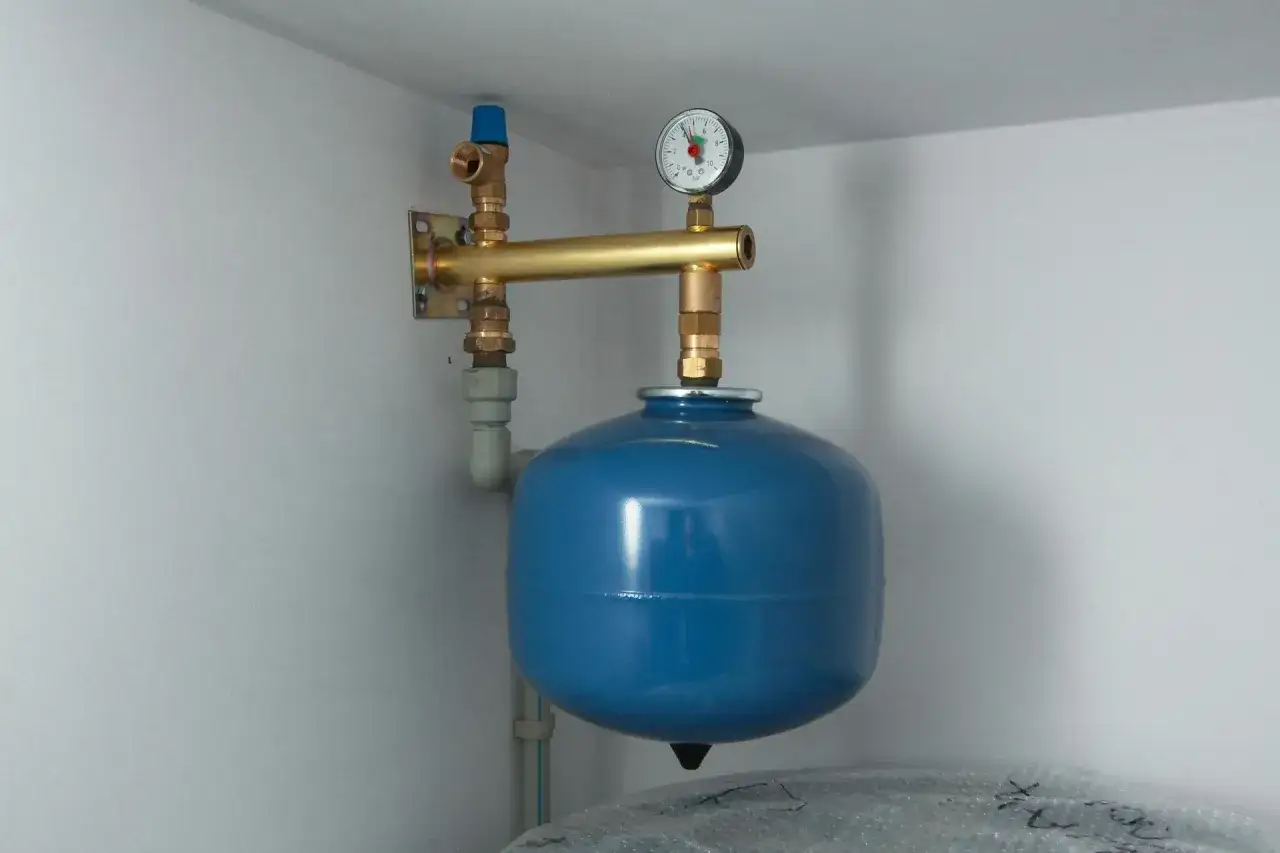

Gdzie zamontować naczynie, żeby układ był spokojny
Najlepsze miejsce to zwykle okolice kotła, na powrocie i możliwie blisko punktu, który ma decydować o ciśnieniu całego układu. W praktyce chodzi o miejsce, w którym pompa nie będzie wprowadzała dużych zmian ciśnienia po swojej stronie. To nie jest detal montażowy, tylko jeden z warunków stabilnej pracy.
- Montaż blisko źródła ciepła ułatwia kontrolę ciśnienia i odpowietrzanie.
- Połączenie zgodne z instrukcją producenta ma znaczenie dla pracy membrany i serwisu.
- Dostęp do wentyla i miejsca kontroli oszczędza czasu przy pierwszym przeglądzie.
- Brak przypadkowego odcięcia od instalacji chroni przed sytuacją, w której naczynie przestaje pracować, a nikt tego nie zauważa.
Ja zwracam też uwagę na orientację montażu i miejsce dla serwisu. Naczynie postawione tak, że nie da się sprawdzić ciśnienia albo bezpiecznie wymienić elementu, szybko staje się problemem, nie zabezpieczeniem. Dobrze wykonany montaż robi często większą różnicę niż drobna różnica w cenie między dwoma modelami.
Kiedy standardowy model nie wystarczy
Są instalacje, w których prosta reguła procentowa przestaje działać sensownie. Najczęściej chodzi o bufor ciepła, dużą podłogówkę, układ z glikolem albo system pracujący na wyższych temperaturach niż typowe domowe CO. W takich przypadkach rozszerzalność cieczy i warunki pracy potrafią zmienić się na tyle, że zwykły zbiornik okazuje się po prostu za mały.
- Bufor ciepła zwiększa objętość wodną i wymaga większego zapasu pojemności.
- Glikol zmienia zachowanie cieczy, więc nie należy przenosić doboru 1:1 z instalacji wodnej.
- Wysoka temperatura zasilania oznacza większe rozszerzanie się medium i wyższe wymagania wobec membrany.
- Układy solarne i inne obiegi o podwyższonych temperaturach wymagają modeli przeznaczonych do takich warunków.
Właśnie tutaj najłatwiej popełnić błąd przez nadmierne uproszczenie. Dla małego, prostego obiegu z grzejnikami można jeszcze mówić o orientacyjnych zakresach, ale przy buforze 500 l czy instalacji z glikolem lepiej nie kupować „na oko”. Taki układ ma większą bezwładność i mocniej obciąża naczynie przy każdym cyklu grzania.
Najczęstsze błędy przy doborze i uruchomieniu
Jeżeli mam wskazać jedną rzecz, która najczęściej psuje całą operację, to jest nią zbyt duże uproszczenie. Instalacja działa wtedy tylko pozornie: przez kilka dni wszystko wygląda dobrze, a potem zaczynają się wahania ciśnienia, dolewki wody albo kapanie z zaworu bezpieczeństwa.
| Błąd | Co się dzieje | Skutek dla instalacji |
|---|---|---|
| Dobór wyłącznie pod moc kotła | Mijasz się z rzeczywistą objętością wody | Za małe lub nieadekwatne naczynie |
| Pomijanie bufora i podłogówki | Nie liczysz pełnej pojemności układu | Ciśnienie skacze po nagrzaniu |
| Ustawienie ciśnienia wstępnego „na oko” | Membrana startuje z niewłaściwego punktu pracy | Za szybki wzrost ciśnienia albo słaba reakcja naczynia |
| Montaż w złym miejscu | Pompa zakłóca odczyt ciśnienia | Hałas, niestabilność i gorsza ochrona układu |
| Brak kontroli po pierwszym grzaniu | Naczynie i instalacja nie są sprawdzone po realnej pracy | Problem wychodzi dopiero po kilku dniach lub tygodniach |
Najwięcej kłopotów widzę wtedy, gdy ktoś kupuje mniejszy model, żeby „zaoszczędzić kilkadziesiąt złotych”. W praktyce ta oszczędność jest pozorna, bo później płaci się za poprawki, uzupełnianie wody, dodatkowy serwis albo wymianę zaworu bezpieczeństwa. Lepiej dobrać rozsądnie od razu, niż ratować instalację po fakcie.
Co sprawdzam po napełnieniu instalacji
Po uruchomieniu nie kończę na samym napełnieniu i odpowietrzeniu. Dobrze dobrane naczynie powinno dać spokojny, przewidywalny przebieg ciśnienia od zimnego startu aż po pełne nagrzanie układu. To właśnie w pierwszych dniach wychodzi, czy dobór był rzeczywiście trafiony.
- Sprawdzam ciśnienie na zimno po odpowietrzeniu całego układu.
- Obserwuję, jak mocno rośnie ciśnienie po osiągnięciu temperatury pracy.
- Patrzę, czy zawór bezpieczeństwa nie zrzuca wody.
- Po kilku dniach wracam do pomiaru, bo instalacja po odpowietrzeniu lubi jeszcze lekko zmienić zachowanie.
- Przy pierwszym przeglądzie kontroluję też wentyl naczynia i ewentualne ślady korozji lub zawilgocenia przy przyłączu.
Jeśli muszę zostawić jedną praktyczną zasadę, to jest ona prosta: przy dwóch sensownych rozmiarach zwykle wybieram większy, a potem ustawiam ciśnienie wstępne zgodnie z wysokością instalacji. W dobrze działającym układzie ciśnienie rośnie łagodnie, nie ma częstych dolewek wody, a zawór bezpieczeństwa pozostaje suchy. Taki efekt nie bierze się z przypadku, tylko z poprawnie policzonego i rozsądnie zamontowanego naczynia.
