Naczynie wzbiorcze w instalacji grzewczej wygląda niepozornie, ale to ono przejmuje nadmiar objętości wody, gdy układ się nagrzewa. Bez tego elementu ciśnienie rosłoby zbyt mocno, a kocioł, zawór bezpieczeństwa i cała hydraulika pracowałyby w gorszych warunkach. Poniżej wyjaśniam, jak działa taki zbiornik, jakie są jego rodzaje, po czym poznać awarię i jak podejść do doboru bez zgadywania.
Najważniejsze informacje o naczyniu wzbiorczym w instalacji grzewczej
- Jego zadanie to kompensowanie wzrostu objętości wody podczas grzania.
- W nowoczesnych domach najczęściej stosuje się naczynie przeponowe, czyli zamknięty zbiornik z membraną.
- Najczęstsze objawy problemu to skoki ciśnienia, kapanie zaworu bezpieczeństwa i częste dopuszczanie wody do układu.
- Dobór opiera się głównie na wysokości instalacji, ilości wody i wymaganym ciśnieniu wstępnym.
- Za małe lub uszkodzone naczynie szybko daje o sobie znać, zwykle jeszcze zanim dojdzie do realnej awarii kotła.
Co robi naczynie wzbiorcze i dlaczego jest tak ważne
Najprościej mówiąc, chodzi o bezpieczne „miejsce na nadmiar”. Woda w instalacji grzewczej zwiększa objętość wraz z temperaturą, a przy typowych warunkach pracy może to być kilka procent. W zamkniętym obiegu ten dodatkowy wolumen nie ma gdzie uciec, więc rośnie ciśnienie. Jeśli naczynie wzbiorcze nie przejmie tej zmiany, pierwszy reaguje zawór bezpieczeństwa, a potem zaczynają się kłopoty z pracą całego układu.
Ja patrzę na ten element jak na bufor bezpieczeństwa. Chroni nie tylko kocioł, ale też pompę obiegową, złączki, grzejniki i armaturę. Stabilizuje pracę instalacji, ogranicza gwałtowne wahania ciśnienia i zmniejsza ryzyko częstego dolewania wody, które samo w sobie nie jest obojętne dla układu. W praktyce właśnie tu zaczyna się różnica między instalacją „działa jakoś” a instalacją, która pracuje spokojnie przez cały sezon.
Żeby dobrze zrozumieć sens tego rozwiązania, trzeba zobaczyć, jak zbiornik przejmuje wzrost objętości wody i utrzymuje równowagę ciśnień w obiegu.
Jak działa naczynie przeponowe krok po kroku
W zamkniętej instalacji grzewczej najczęściej pracuje naczynie przeponowe. W środku znajduje się elastyczna membrana, która oddziela wodę od poduszki gazowej, zwykle napełnionej powietrzem lub azotem. Gdy woda się nagrzewa i zwiększa objętość, napiera na membranę, a ta ugina się w stronę komory gazowej. Dzięki temu ciśnienie rośnie dużo wolniej, niż gdyby całe medium było zamknięte w sztywnym zbiorniku.
W praktyce działa to bardzo prosto: zimna instalacja ma niższe ciśnienie, ciepła trochę wyższe, ale różnica nie powinna być gwałtowna. Jeśli ciśnienie w układzie po rozgrzaniu skacze zbyt mocno, to znak, że naczynie nie pracuje prawidłowo albo jest źle dobrane. W tym miejscu ważny jest jeszcze jeden detal techniczny: ciśnienie wstępne, czyli ustawienie po stronie gazowej. To od niego zależy, jak łatwo membrana zacznie przyjmować wodę.
Gdy membrana pęknie albo straci szczelność, cała idea przestaje działać. Wtedy w komorze gazowej pojawia się woda, a naczynie nie ma już rezerwy do przejęcia rozszerzalności. To właśnie dlatego nawet niewielki zbiornik wymaga okresowej kontroli, a nie tylko „wiszenia na ścianie”. Po zrozumieniu mechanizmu łatwiej odróżnić rozwiązania otwarte od zamkniętych.
Rodzaje naczyń wzbiorczych i kiedy które rozwiązanie ma sens
W ogrzewaniu spotkasz przede wszystkim dwa podejścia: układ otwarty i zamknięty. Różnią się nie tylko budową, ale też tym, jak reagują na temperaturę, jakie mają wymagania serwisowe i w jakich instalacjach sprawdzają się najlepiej. Poniższe zestawienie dobrze pokazuje różnice.
| Rodzaj | Jak wygląda | Gdzie ma sens | Najważniejszy minus |
|---|---|---|---|
| Otwarty | Prosty zbiornik połączony z atmosferą, montowany najwyżej w instalacji | Starsze układy, część instalacji na paliwo stałe, systemy wymagające stałego odpowietrzenia | Większe straty ciepła, ryzyko zamarzania i większa obsługa |
| Przeponowy zamknięty | Hermetyczny zbiornik z membraną i poduszką gazową | Nowoczesne kotły gazowe, pompy ciepła, podłogówka, domowe instalacje zamknięte | Wymaga poprawnego doboru i kontroli ciśnienia wstępnego |
| Do ciepłej wody użytkowej | Mniejszy zbiornik współpracujący z podgrzewaczem lub zasobnikiem | Instalacje c.w.u., w których wzrost objętości wody też musi zostać skompensowany | Nie zastępuje naczynia przeznaczonego do CO |
Jeśli miałbym wskazać kierunek, który dziś dominuje w nowych domach, to jest nim układ zamknięty z naczyniem przeponowym. Jest prostszy w codziennym użytkowaniu i lepiej pasuje do kotłów automatycznych oraz nowoczesnych źródeł ciepła. Układ otwarty nadal ma sens w pewnych instalacjach, ale raczej jako rozwiązanie dostosowane do konkretnego systemu, a nie domyślny wybór „na wszelki wypadek”.
Po wyborze typu równie ważne staje się to, gdzie zbiornik trafi do instalacji i jak zostanie podłączony. Tu właśnie najłatwiej popełnić kosztowny błąd.

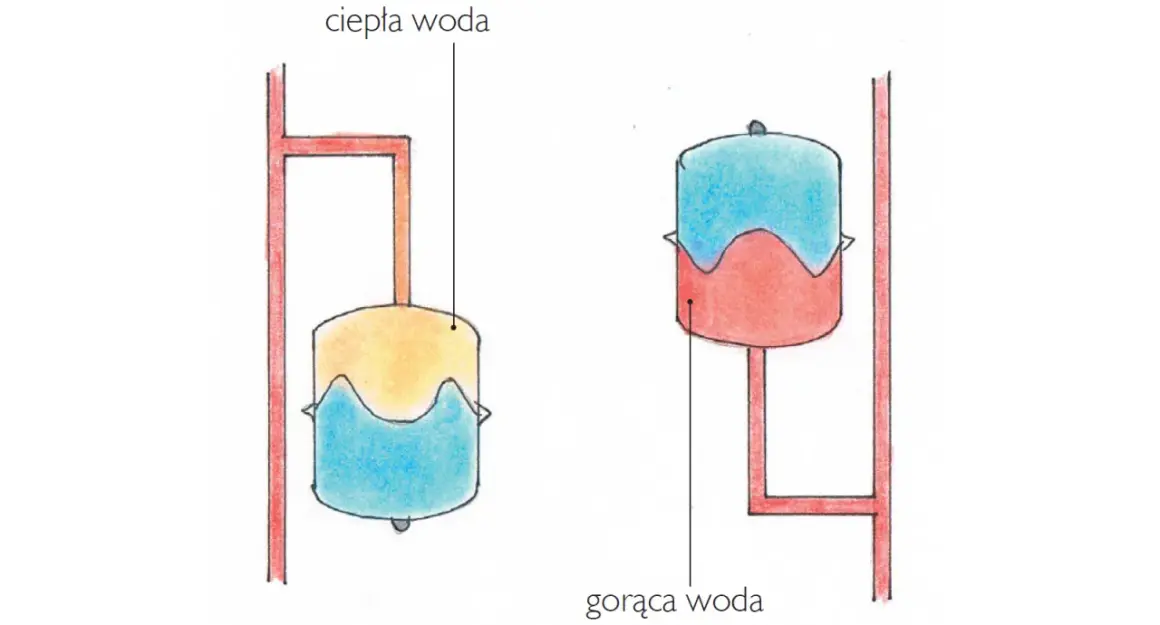

Gdzie montuje się naczynie i jakie błędy instalacyjne robią największy bałagan

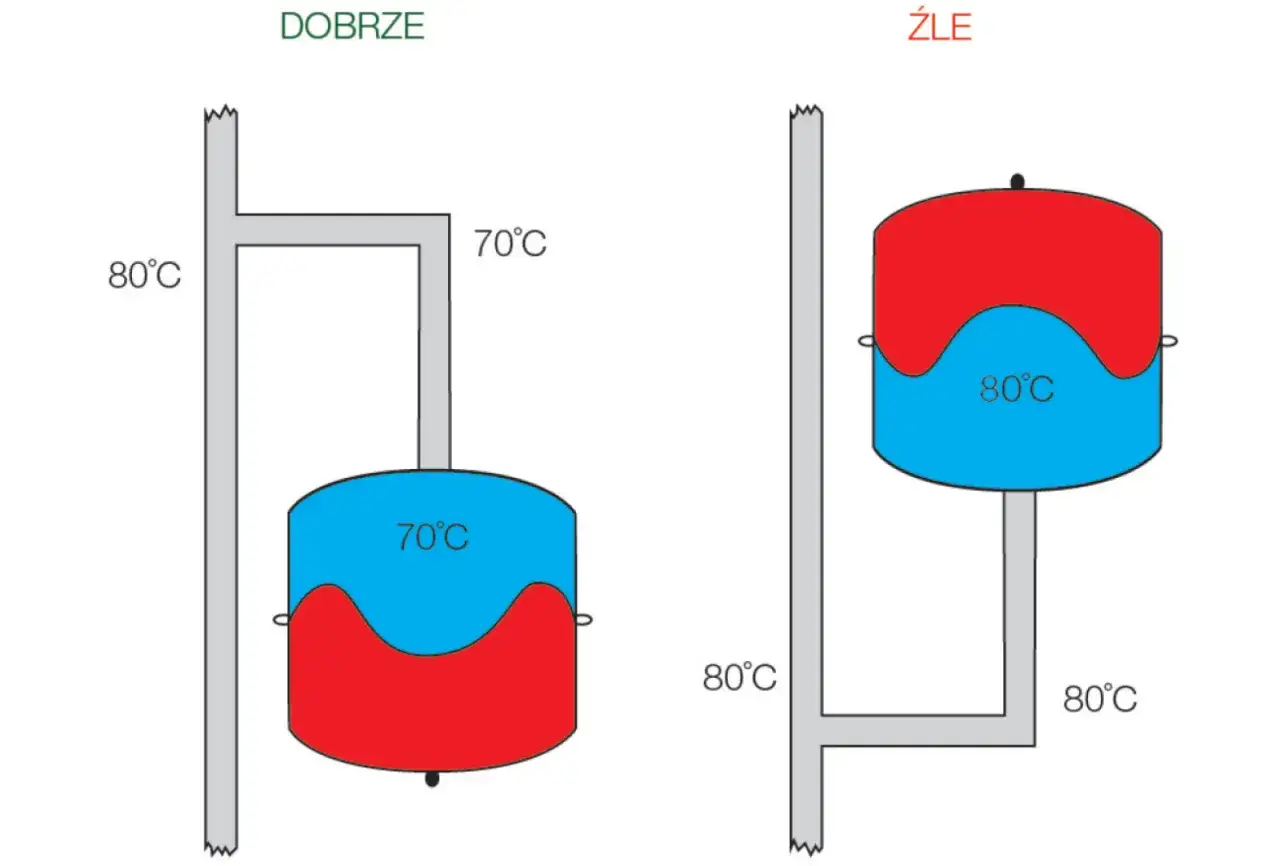

W praktyce naczynie przeponowe montuje się zwykle w pobliżu kotła, najczęściej po stronie powrotu, o ile producent urządzenia nie przewidział innego rozwiązania. Chodzi o miejsce, w którym ciśnienie jest stabilne, dostęp serwisowy jest wygodny, a całość da się łatwo skontrolować. W układach otwartych sytuacja jest inna: zbiornik musi znaleźć się najwyżej, bo to on wyznacza bezpieczny punkt odpowietrzenia i kompensacji.
Najwięcej problemów nie bierze się z samego zbiornika, tylko z montażu „na skróty”. Widziałem instalacje, w których naczynie było praktycznie odcięte od obiegu, ustawione w niewygodnym miejscu albo dobrane wyłącznie pod kocioł, bez uwzględnienia całej objętości układu. Potem pojawia się zdziwienie, że ciśnienie skacze, choć przecież „zbiornik jest”. Sam zbiornik nie wystarczy, jeśli pracuje poza parametrami instalacji.
- Zbyt mała pojemność wobec objętości wody w całym układzie.
- Brak kontroli ciśnienia wstępnego po stronie gazowej.
- Montaż bez sensownego dostępu serwisowego, co utrudnia późniejsze sprawdzenie.
- Ignorowanie wysokości budynku i różnicy poziomów między kotłem a najwyższym grzejnikiem.
- Podłączenie niezgodne z instrukcją kotła, szczególnie przy bardziej rozbudowanych układach.
Jeśli montaż wyglądał „niby poprawnie”, ale instalacja i tak zachowuje się nerwowo, najpierw sprawdziłbym właśnie te błędy. To najkrótsza droga do zrozumienia, skąd biorą się objawy awarii, które opisałem niżej.
Po czym poznać, że naczynie jest uszkodzone albo źle dobrane
Najprostszy sygnał ostrzegawczy to nietypowe wahania ciśnienia. W dobrze działającym domowym układzie różnica między zimną a gorącą instalacją powinna być wyraźna, ale nie dramatyczna. Jeśli po nagrzaniu ciśnienie zbliża się do 3 bar, a po ostygnięciu mocno spada, naczynie jest jednym z pierwszych elementów do sprawdzenia.
| Objaw | Co to zwykle oznacza | Jak reagować |
|---|---|---|
| Ciśnienie rośnie bardzo szybko po rozgrzaniu | Za mała pojemność lub brak poduszki gazowej | Sprawdzić naczynie i jego nastawę |
| Zawór bezpieczeństwa kapie lub wyrzuca wodę | Układ nie ma gdzie oddać nadmiaru rozszerzonej wody | Nie ignorować, tylko skontrolować naczynie i całe ciśnienie pracy |
| Instalacja wymaga częstego dopuszczania wody | Układ traci równowagę ciśnień albo ma nieszczelność | Sprawdzić szczelność, a potem sam zbiornik |
| Na zaworku gazowym pojawia się woda | Uszkodzona membrana | Zbiornik zwykle nadaje się do wymiany |
Dobrym testem myślowym jest proste pytanie: czy układ zachowuje się stabilnie przez cały cykl grzania? Jeśli nie, problem rzadko ogranicza się do samego manometru. W praktyce awaria naczynia potrafi imitować kilka innych usterek naraz, dlatego nie warto oceniać jej po jednym odczycie ciśnienia. To prowadzi wprost do kolejnej kwestii, czyli doboru pojemności i nastawy.
Jak dobrać pojemność i ciśnienie wstępne bez zgadywania
Dobór zaczynam od dwóch rzeczy: wysokości instalacji i ilości wody w obiegu. Każde 10 metrów słupa wody to około 1 bar ciśnienia hydrostatycznego, więc różnica poziomów między kotłem a najwyższym punktem instalacji ma znaczenie od razu. Do tego dolicza się niewielki zapas, zwykle około 0,3 bar, żeby najwyższy punkt układu nie pracował na granicy zapowietrzenia. W domach jednorodzinnych ciśnienie na zimno bardzo często mieści się w okolicach 1,0-1,5 bar, ale nie traktuję tego jako sztywnej normy dla każdego przypadku.
Ciśnienie wstępne w naczyniu ustawia się zwykle trochę niżej niż ciśnienie napełnienia instalacji, najczęściej o 0,2-0,3 bar. To jednak tylko punkt wyjścia. Jeśli układ ma kilka kondygnacji, podłogówkę, bufor ciepła albo dużą ilość wody, sam kocioł z małym zbiornikiem wbudowanym może nie wystarczyć. Wtedy stosuje się dodatkowe naczynie o większej pojemności. Gdybym miał wskazać najczęstszy błąd, to właśnie dobór „na oko”, bez policzenia rzeczywistej objętości systemu.
Przy kontroli przydaje się też zwykły wentyl typu Schradera, czyli taki sam zaworek jak w kole samochodowym. Dzięki niemu można sprawdzić ciśnienie po stronie gazowej, ale tylko wtedy, gdy robi się to we właściwych warunkach, czyli przy odizolowanym i opróżnionym naczyniu. Pomiar na pracującej instalacji bywa mylący, a dopompowanie „na czuja” potrafi pogorszyć sytuację zamiast ją poprawić.
- Jeśli instalacja jest wyższa, rośnie wymagane ciśnienie startowe.
- Jeśli w układzie jest więcej wody, potrzebna jest większa pojemność zbiornika.
- Jeśli ciśnienie po rozgrzaniu dobija do zaworu bezpieczeństwa, naczynie jest za małe albo niesprawne.
- Jeśli po dopompowaniu problem wraca, warto sprawdzić membranę, a nie tylko manometr.
Po takim ustawieniu system powinien pracować spokojnie. Zostaje jeszcze jedna rzecz, którą rozsądnie jest zrobić przed sezonem grzewczym, zanim drobny problem zamieni się w awarię.
Jedna kontrola, która najczęściej odróżnia drobną korektę od poważnej awarii
Przed sezonem grzewczym sprawdzam przede wszystkim zachowanie instalacji w dwóch stanach: na zimno i po jednym pełnym cyklu grzania. Jeśli ciśnienie startuje w rozsądnym miejscu, rośnie umiarkowanie i po wychłodzeniu wraca prawie do tego samego poziomu, układ zwykle jest w dobrej kondycji. Jeśli jednak po każdym cyklu trzeba dolewać wody albo zawór bezpieczeństwa zaczyna pracować zbyt często, nie traktuję tego jako „urok instalacji”, tylko jako sygnał do diagnozy.
W praktyce najlepszą decyzją jest szybka reakcja, zanim kocioł zacznie się wyłączać albo układ złapie powietrze. Naczynie wzbiorcze nie jest elementem spektakularnym, ale od jego stanu zależy spokojna praca całego ogrzewania. Jeśli coś w ciśnieniu zachowuje się nielogicznie, to właśnie tu szukałbym odpowiedzi jako pierwszej.
