Grupa pompowa w instalacji grzewczej to mały, ale bardzo ważny fragment całego układu. To właśnie tutaj spotykają się pompa, zawór mieszający, zawory odcinające i elementy kontroli, a ich rozmieszczenie decyduje o tym, czy podłogówka będzie grzała równo, a obieg grzejnikowy pracował bez hałasu i bez zbędnych strat. Poniżej rozkładam schemat na części: co oznaczają poszczególne elementy, jak czytać połączenia i kiedy lepiej wybrać wariant z mieszaczem, a kiedy prostsze rozwiązanie wystarczy.
Najważniejsze rzeczy, które warto wyłapać ze schematu grupy pompowej
- Schemat pokazuje nie tylko samą pompę, ale też drogę wody, miejsce mieszania i punkty odcięcia serwisowego.
- W podłogówce zwykle potrzebna jest niższa temperatura zasilania niż w obiegu grzejnikowym.
- Kierunek przepływu, położenie zaworu mieszającego i ustawienie pompy mają bezpośredni wpływ na stabilność pracy.
- Najczęstsze problemy to błędne podłączenie zasilania i powrotu, zapowietrzenie oraz zły dobór wydajności pompy.
- Dobór zestawu powinien wynikać z temperatury obiegu, oporów hydraulicznych i typu źródła ciepła.
Co pokazuje schemat i z jakich elementów składa się grupa pompowa
Patrzę na taki układ jak na mały węzeł hydrauliczny. Jego zadanie jest proste w teorii, ale w praktyce wymaga kilku elementów, które muszą ze sobą współpracować: przepchnąć wodę, ustabilizować temperaturę i dać się łatwo serwisować. Rozdzielacz rozprowadza wodę na pętle, natomiast grupa pompowa nadaje obiegowi odpowiednie warunki pracy.
| Element | Do czego służy | Dlaczego ma znaczenie |
|---|---|---|
| Pompa obiegowa | Wymusza przepływ w instalacji | Bez niej woda nie pokona oporów pętli, rozdzielacza i armatury |
| Zawór mieszający | Miesza wodę gorącą z chłodniejszym powrotem | Chroni podłogę lub inny odbiornik przed zbyt wysoką temperaturą |
| Termometry | Pokazują temperaturę zasilania i powrotu | Ułatwiają szybkie sprawdzenie, czy układ pracuje tak, jak powinien |
| Zawory odcinające | Pozwalają odłączyć układ do serwisu | Bez nich każda naprawa kończy się spuszczaniem większej ilości wody |
| Zawór zwrotny | Blokuje cofanie się przepływu | Stabilizuje kierunek obiegu i ogranicza niepożądane cyrkulacje |
| Odpowietrznik | Usuwa powietrze z obiegu | Zmniejsza szumy, skoki przepływu i ryzyko nierównego grzania |
Jeśli na rysunku widzisz tylko pompę i kilka zaworów, to jeszcze nie znaczy, że schemat jest pełny. Dobry układ pokazuje też kierunek przepływu, miejsca poboru zasilania i powrotu oraz to, czy obieg ma pracować na jednej temperaturze, czy wymaga mieszania. To właśnie te detale odróżniają poprawny projekt od rysunku, który tylko wygląda technicznie.

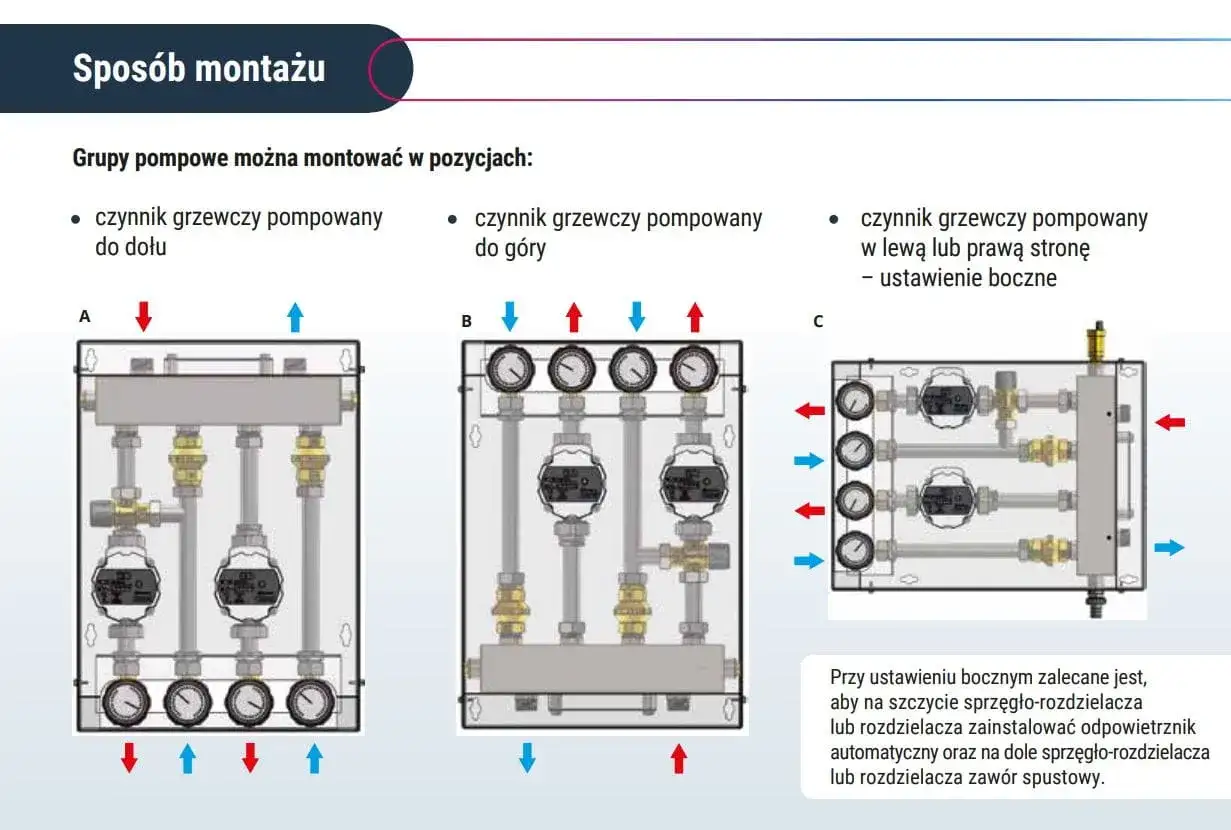

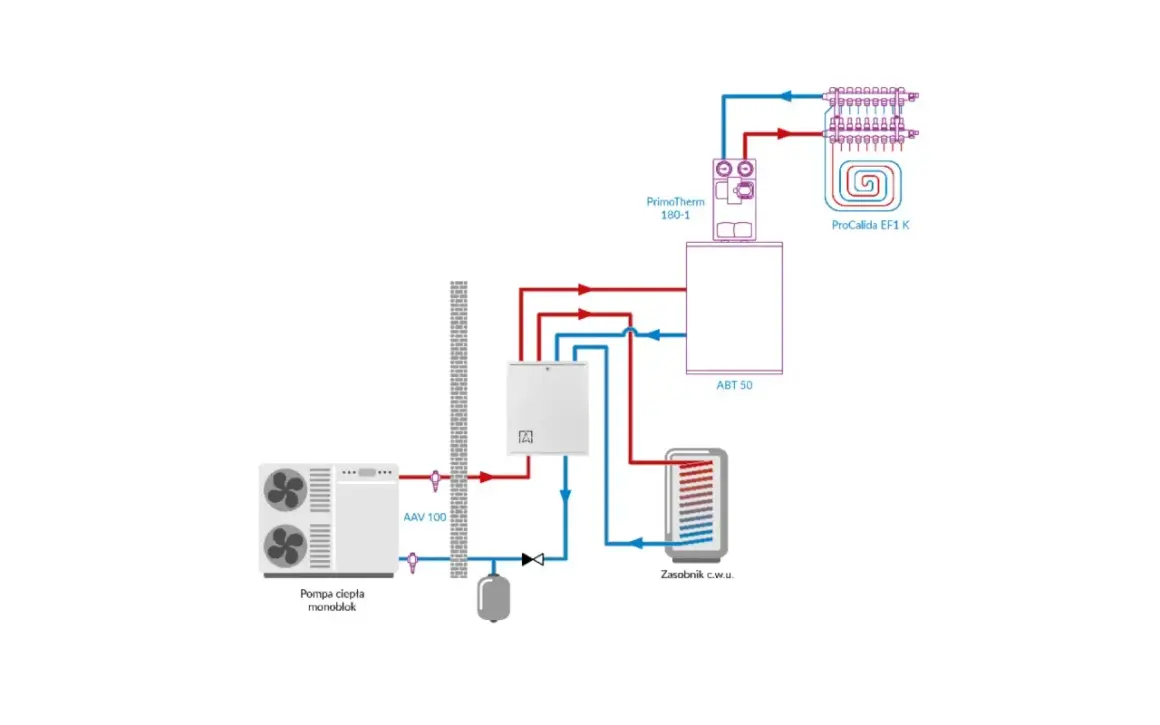

Jak czytać połączenia, żeby nie pomylić zasilania z powrotem
W schemacie najpierw szukam źródła ciepła, potem punktu, w którym woda trafia do grupy pompowej, a dopiero później tego, dokąd wraca. To banalnie brzmi, ale przy montażu właśnie tu pojawia się najwięcej pomyłek. Jeśli instalator zamieni zasilanie z powrotem albo ustawi pompę „pod prąd”, układ może działać głośno, nierówno albo praktycznie wcale.
- Najpierw identyfikuję zasilanie i powrót ze źródła ciepła.
- Sprawdzam, czy grupa pompowo-mieszająca jest wpięta po stronie zasilania, powrotu czy w układzie mieszanym.
- Patrzę, gdzie trafia woda po zmieszaniu: do rozdzielacza podłogówki, do obiegu grzejnikowego czy do oddzielnej strefy.
- Weryfikuję kierunek pracy pompy, bo strzałka na korpusie ma znaczenie praktyczne, nie dekoracyjne.
- Sprawdzam, czy w schemacie jest obejście, zawór zwrotny i miejsce odpowietrzania.
Ja zawsze zwracam uwagę na to, czy rysunek pokazuje dwa poziomy temperatury. W obiegu mieszanym powinno być widać, że woda z kotła lub innego źródła ma temperaturę wyższą, a woda trafiająca na ogrzewanie płaszczyznowe jest już schłodzona do bezpieczniejszego poziomu. Jeśli taki podział jest niewidoczny, schemat trzeba doprecyzować, zanim cokolwiek trafi na ścianę kotłowni.
Kiedy potrzebny jest zawór mieszający, a kiedy wystarczy sama pompa
Najprostsza odpowiedź brzmi: mieszacz jest potrzebny wtedy, gdy źródło ciepła daje wodę zbyt gorącą dla odbiornika. W podłogówce to typowa sytuacja, bo posadzka zwykle pracuje na znacznie niższych parametrach niż grzejniki. W praktyce zasilanie podłogowe często mieści się w okolicach 30-45°C, podczas gdy obieg grzejnikowy bywa prowadzony w zakresie 50-70°C, zależnie od projektu i warunków zewnętrznych.
- Zawór 3-drogowy termostatyczny sprawdza się tam, gdzie chcesz utrzymać dość stałą temperaturę bez rozbudowanej automatyki.
- Zawór 3-drogowy z siłownikiem ma sens, gdy instalacja ma pracować bardziej precyzyjnie i reagować na sterowanie.
- Zawór 4-drogowy pojawia się częściej przy kotłach na paliwo stałe, bo pomaga też chronić powrót kotła.
- Sama pompa wystarczy w prostszych obiegach, jeśli źródło ciepła już podaje odpowiednią temperaturę dla odbiornika.
Właśnie tu łatwo o nadmiar komplikacji. Jeśli masz pompę ciepła i niski parametr zasilania, osobna grupa z mieszaczem nie zawsze coś poprawi, a czasem tylko dołoży opory i kolejne punkty regulacji. Z kolei przy instalacji mieszanej, gdzie jedna strefa ma grzejniki, a druga podłogówkę, mieszacz przestaje być dodatkiem i staje się elementem obowiązkowym. Dla kotłów na paliwo stałe dochodzi jeszcze kwestia ochrony powrotu, bo zbyt chłodna woda wracająca do kotła potrafi robić więcej szkody niż pożytku, zwłaszcza gdy powrót długo nie trzyma stabilnej temperatury.
Jak dobrać wariant do podłogówki, grzejników i układu mieszanego
Ja patrzę przede wszystkim na trzy rzeczy: wymaganą temperaturę, opory hydrauliczne i to, ile niezależnych obiegów ma pracować z jednego źródła ciepła. Sama nazwa zestawu niewiele mówi, jeśli nie wiesz, czy instalacja ma obsłużyć jedną kondygnację podłogówki, kilka pętli na dwóch piętrach, czy układ mieszany z grzejnikami i podłogówką.| Typ obiegu | Typowe warunki pracy | Najbardziej sensowny wariant | Na co uważać |
|---|---|---|---|
| Podłogówka | Niższa temperatura, zwykle około 30-45°C | Grupa z mieszaczem i dobrze dobraną pompą | Za wysoka temperatura zasilania szybko daje przegrzanie i dyskomfort |
| Grzejniki | Wyższa temperatura, często 50-70°C | Prostsza grupa pompowa bez mieszacza albo z mieszaczem tylko przy szczególnych wymaganiach | Za mała wydajność pompy skutkuje niedogrzaniem najdalszych grzejników |
| Układ mieszany | Dwa różne reżimy temperaturowe | Osobne obiegi lub wyraźnie rozdzielone sekcje z regulacją | Bez rozdzielenia temperatur sterowanie robi się przypadkowe |
| Kocioł na paliwo stałe | Wymaga stabilizacji i ochrony powrotu | Rozwiązanie z mieszaniem i kontrolą temperatury powrotu | Zbyt zimny powrót pogarsza pracę kotła i zwiększa ryzyko kondensacji |
Nie dobierałbym zestawu tylko po średnicy przyłącza. W domach jednorodzinnych często spotyka się grupy w klasie DN25, ale przy większych przepływach i dłuższych odcinkach trzeba już patrzeć na charakterystykę pompy, a nie tylko na nazwę handlową. W praktyce lepszy jest układ „odrobinę spokojniejszy”, ale hydraulicznie poprawny, niż pompa przepychająca za dużo wody i robiąca szum w całej instalacji. Gdy układ jest już wybrany, najłatwiej popełnić błąd przy montażu, więc właśnie temu poświęcam kolejny krok.
Najczęstsze błędy montażowe i ich objawy
W terenie najczęściej nie psuje się sam schemat, tylko jego wykonanie. Z pozoru drobny błąd potrafi dać bardzo konkretne objawy: hałas, zimne pętle, wolne dogrzewanie albo ciągłe „szukanie” temperatury przez automatykę. Przy układach z grupą pompową widzę to regularnie.
- Pomylenie zasilania z powrotem - mieszacz pracuje odwrotnie, a temperatura za grupą staje się niestabilna.
- Zły kierunek pompy - przepływ jest zbyt słaby albo praktycznie znika.
- Brak odpowietrzenia - słychać szum, a część pętli grzeje słabiej niż reszta.
- Brak równoważenia przepływów - jedne pomieszczenia są przegrzane, inne pozostają chłodne.
- Za duża wydajność pompy - instalacja zaczyna pracować głośno, a zużycie energii rośnie bez realnej korzyści.
- Zbyt niska nastawa mieszacza - podłogówka reaguje ospale, a dom długo dochodzi do komfortu.
Najgroźniejszy błąd jest paradoksalnie najprostszy: instalacja wygląda poprawnie, ale nikt nie sprawdza, jak zachowuje się po pierwszym rozgrzaniu. Po kilku godzinach pracy potrafią wyjść na jaw rzeczy, których nie widać na zimnym układzie, na przykład zapowietrzenie jednej sekcji albo zbyt agresywna praca pompy. Dlatego przed oddaniem instalacji robię jeszcze jeden, końcowy przegląd ustawień.
Co sprawdzam przed uruchomieniem, żeby nie wracać do poprawek
Przed pierwszym pełnym rozruchem sprawdzam nie tylko szczelność, ale też to, czy cały układ da się logicznie regulować. To jest ta część pracy, której klient zwykle nie widzi, a która później decyduje o tym, czy instalacja działa spokojnie przez sezon, czy wymaga ciągłych korekt. Dobrze ustawiona grupa pompowa nie powinna wymagać codziennego doglądania.
- Otwieram wszystkie zawory odcinające i upewniam się, że żaden element nie blokuje przepływu.
- Sprawdzam odpowietrzenie całego obiegu, także po kilku godzinach pracy pompy.
- Porównuję temperaturę na zasilaniu i powrocie, żeby zobaczyć, czy układ oddaje ciepło w przewidywalny sposób.
- Kontroluję ustawienie pompy, zwłaszcza gdy instalacja ma kilka stref o różnej długości pętli.
- Testuję działanie automatyki, siłownika i termostatu, jeśli są częścią zestawu.
- Po pierwszym nagrzaniu wracam do nastaw, bo układ hydrauliczny lubi się jeszcze lekko „ułożyć”.
Dobrze przygotowany schemat nie jest ozdobą projektu, tylko mapą dla wykonawcy i późniejszego serwisu. Jeśli pokazuje kierunek przepływu, temperatury robocze i punkt regulacji, to naprawdę pomaga uniknąć kosztownych poprawek. W praktyce właśnie te trzy rzeczy decydują, czy grupa pompowa będzie działała spokojnie przez lata, czy zacznie wymagać ciągłych korekt.
