Najprościej mówiąc, schemat instalacji solarnej pokazuje, jak kolektory na dachu, obieg glikolu, zasobnik ciepłej wody i automatyka łączą się w jeden układ grzewczy. To nie jest system do produkcji prądu, tylko do wytwarzania ciepła, więc od poprawnego doboru elementów zależy zarówno komfort, jak i opłacalność całej inwestycji. Poniżej rozpisuję, z czego taki układ się składa, jak działa krok po kroku, kiedy ma sens w domu jednorodzinnym i na jakie błędy zwrócić uwagę przed montażem.
Najpierw sprawdź, czy układ pasuje do domu, a dopiero potem do dachu
- W instalacji solarnej najważniejszy jest zamknięty obieg: kolektor, glikol, pompa, zasobnik i sterownik.
- Najczęściej taki układ służy do podgrzewania ciepłej wody użytkowej, a wspomaganie ogrzewania domu jest rozwiązaniem bardziej wymagającym.
- Na sprawność mocno wpływają: kierunek dachu, kąt nachylenia, zacienienie i długość przewodów.
- W domu jednorodzinnym komplet z montażem to zwykle wydatek rzędu kilku do kilkunastu tysięcy złotych.
- Dobry schemat to nie tylko rysunek, ale też poprawny dobór zasobnika, zabezpieczeń i automatyki.
Jak czytać schemat instalacji solarnej

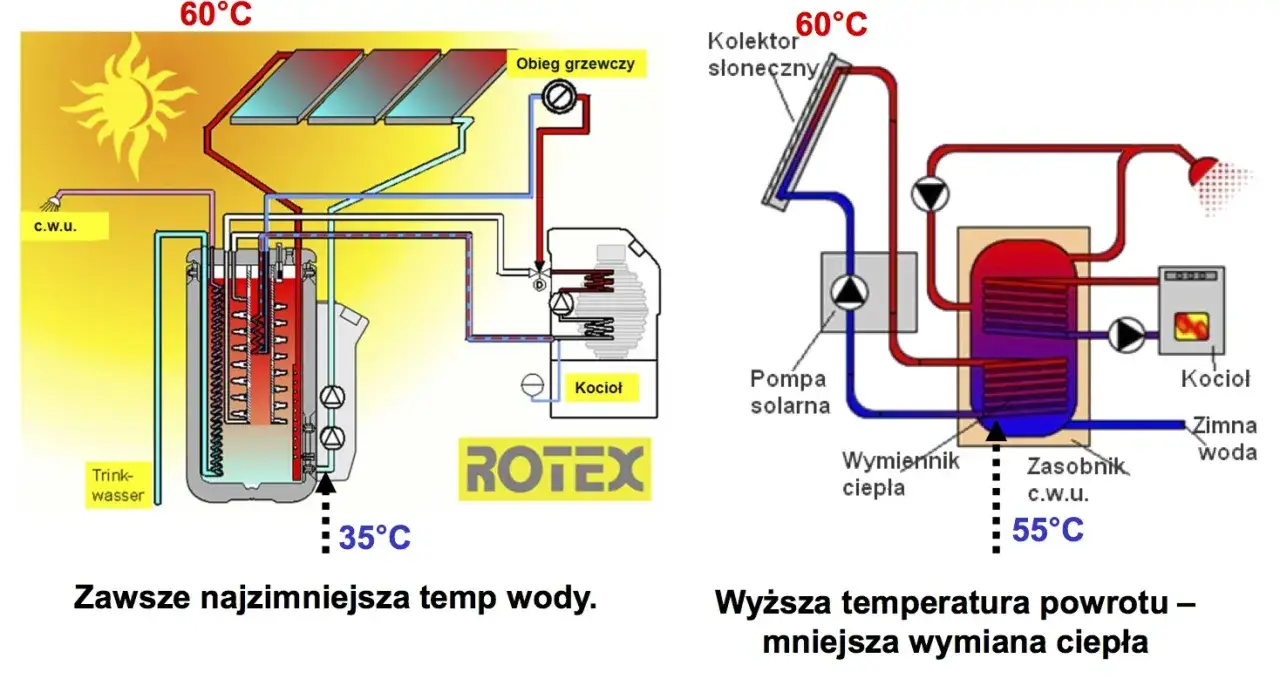

W praktyce patrzę na taki układ jak na zamkniętą pętlę, w której energia ze słońca trafia do kolektora, potem do płynu solarnego, a na końcu do wody w zasobniku. Dobrze narysowany schemat instalacji solarnej pokazuje nie tylko przebieg rur, ale też logikę działania: gdzie jest źródło ciepła, gdzie odbywa się jego magazynowanie i co chroni system przed przegrzaniem albo wzrostem ciśnienia.
To ważne rozróżnienie, bo wiele osób myli kolektory słoneczne z fotowoltaiką. Tutaj nie chodzi o prąd, tylko o ciepło przekazywane zwykle przez glikol propylenowy, czyli niezamarzający nośnik energii, który krąży między dachem a kotłownią.
| Element | Rola w układzie | Na co zwracam uwagę |
|---|---|---|
| Kolektor słoneczny | Przechwytuje promieniowanie i zamienia je na ciepło. | Położenie, zacienienie, typ kolektora i jakość montażu. |
| Glikol | Transportuje ciepło z kolektora do zasobnika. | Odporność na mróz, stan chemiczny i okresowa kontrola. |
| Grupa pompowa | Wymusza obieg płynu solarnego. | Przepływ, szczelność, zawory i dostęp do serwisu. |
| Sterownik | Decyduje, kiedy uruchomić pompę, a kiedy ją wyłączyć. | Odczyt czujników temperatury i stabilność pracy. |
| Zasobnik c.w.u. | Magazynuje ciepło i oddaje je do wody użytkowej. | Pojemność, liczba wężownic i współpraca z innym źródłem ciepła. |
| Naczynie przeponowe | Kompensuje wzrost objętości płynu przy nagrzewaniu. | Dobór pojemności i ciśnienia wstępnego. |
| Zawór bezpieczeństwa i odpowietrznik | Chronią instalację przed nadciśnieniem i powietrzem w układzie. | Obecność, lokalizacja i możliwość kontroli. |
Jeśli mam sprowadzić ten schemat do jednego zdania, to powiedziałbym tak: kolektory grzeją płyn, płyn grzeje wodę w zasobniku, a automatyka pilnuje, żeby robić to tylko wtedy, gdy ma to sens. Od tej logiki zależy wybór konkretnego wariantu układu, a to już prowadzi do pytania, jaki zestaw sprawdzi się w domu najlepiej.
Jaki wariant układu wybrać do domu
Najczęściej spotyka się trzy konfiguracje, które różnią się poziomem złożoności i tym, jak dobrze współpracują z istniejącym źródłem ciepła. W domu jednorodzinnym zwykle wygrywa prostota, ale czasem bardziej opłaca się układ z dodatkową wężownicą albo zasobnikiem multiwalentnym, zwłaszcza gdy w budynku już pracuje kocioł, pompa ciepła lub grzałka elektryczna.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Układ do samej c.w.u. | Gdy chcesz przede wszystkim obniżyć koszt podgrzewania wody użytkowej. | Najprostszy schemat, łatwiejszy montaż, mniej punktów awarii. | Najmniej pomaga zimą, a latem wymaga dobrego zabezpieczenia przed przegrzaniem. |

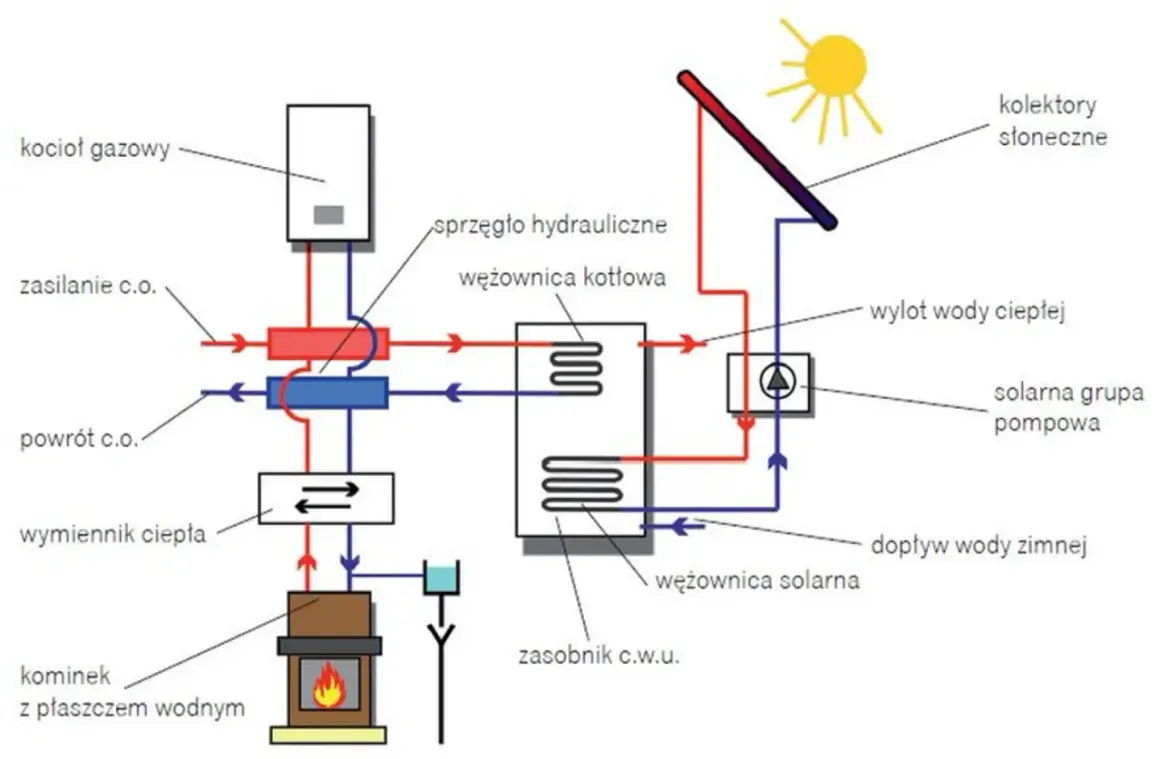

| Układ z dodatkowym źródłem ciepła | Gdy w domu pracuje kocioł gazowy, na paliwo stałe albo pompa ciepła. | Łatwiejsze utrzymanie komfortu przez cały rok, lepsza współpraca z automatyką. | Więcej elementów, większe wymagania wobec sterowania i doboru zasobnika. |
| Układ wspierający ogrzewanie | Gdy masz większą powierzchnię kolektorów i naprawdę duże zapotrzebowanie na ciepło. | Może odciążyć źródło główne w okresach przejściowych. | Jest droższy, bardziej wrażliwy na błędy projektu i rzadziej daje spektakularny efekt niż w reklamach. |
W mojej ocenie to właśnie tutaj najłatwiej o zbyt ambitne oczekiwania. Do samej ciepłej wody układ solarny potrafi być bardzo sensowny, ale jako wsparcie centralnego ogrzewania wymaga już lepszego projektu, większej powierzchni czynnej i rozsądnych oczekiwań wobec efektu sezonowego.
Jak działa obieg krok po kroku
Sam schemat jest zrozumiały dopiero wtedy, gdy rozpisze się go na ruch ciepła. Poniżej pokazuję to w kolejności, w jakiej układ pracuje na co dzień.
- Słońce ogrzewa absorber w kolektorze, czyli element odpowiedzialny za pochłanianie energii.
- Płyn solarny odbiera ciepło z kolektora i zaczyna krążyć w obiegu zamkniętym.
- Sterownik porównuje temperaturę kolektora i zasobnika. Jeśli na dachu jest wyraźnie cieplej, uruchamia pompę.
- Podgrzany glikol trafia do wężownicy w zasobniku. Wężownica to spiralny wymiennik ciepła, który oddaje energię wodzie użytkowej.
- Po oddaniu ciepła schłodzony płyn wraca na dach i cykl zaczyna się od nowa.
- Jeśli zasobnik osiągnie zadaną temperaturę, sterownik wyłącza pompę, a instalacja przechodzi w stan oczekiwania.
Ten prosty mechanizm ma jednak zabezpieczenia. Naczynie przeponowe przejmuje wzrost objętości płynu przy nagrzewaniu, zawór bezpieczeństwa chroni układ przed nadciśnieniem, a odpowietrznik usuwa powietrze, które mogłoby zakłócić obieg. Bez tych elementów nawet dobrze dobrane kolektory nie będą pracowały stabilnie.
W praktyce ważna jest też tzw. stagnacja, czyli moment, w którym kolektory dostają dużo słońca, ale zasobnik nie odbiera już ciepła. Dobrze zaprojektowana instalacja nie panikuje w takim stanie, tylko ma przewidziane bezpieczne zachowanie układu. I właśnie dlatego montaż nie kończy się na samych panelach na dachu.
Jakie warunki montażu naprawdę robią różnicę
Najwięcej problemów widzę nie w samych kolektorach, ale w złym osadzeniu instalacji na budynku. Dla polskich warunków najkorzystniej, gdy płaszczyzna kolektora jest skierowana na południe, a odchylenie nie przekracza około 15 stopni. Równie ważny jest kąt nachylenia, który w praktyce najczęściej mieści się w okolicach 45 stopni z odchyleniem mniej więcej 15 stopni w obie strony.
To nie są detale kosmetyczne. Zły kierunek albo cień od komina, drzewa czy sąsiedniego budynku potrafią obniżyć uzysk o kilkanaście procent, a czasem bardziej, niż inwestorzy zakładają na etapie wyceny. Ja zawsze sprawdzam nie tylko dach, ale też to, jak cień pracuje o różnych porach dnia i roku.
| Warunek | Co jest korzystne | Co pogarsza wynik |
|---|---|---|
| Kierunek | Południe | Wyraźne odchylenie na wschód lub zachód |
| Kąt nachylenia | Około 45 stopni | Zbyt płaski lub zbyt stromy montaż |
| Zacienienie | Brak cienia od drzew, kominów i budynków | Nawet częściowe zacienienie pola kolektorów |
| Trasa przewodów | Krótka, dobrze zaizolowana i dostępna serwisowo | Długie odcinki z dużymi stratami ciepła |
Jeżeli dach nie spełnia tych warunków, nie oznacza to automatycznie rezygnacji z inwestycji. Da się montować kolektory także na płaskim dachu albo na konstrukcji gruntowej, ale wtedy trzeba liczyć się z innym sposobem mocowania, większą ekspozycją na wiatr i bardziej starannym projektem.
Płaskie czy próżniowe kolektory sprawdzą się lepiej
To pytanie wraca bardzo często i słusznie, bo typ kolektora wpływa na koszt, sprawność i sposób montażu. W uproszczeniu: kolektory płaskie są zwykle prostsze i tańsze, a próżniowe lepiej radzą sobie w trudniejszych warunkach, ale kosztują więcej. Ja nie traktuję jednego rozwiązania jako „lepszego zawsze”, tylko jako lepiej dopasowane do konkretnego dachu i profilu zużycia ciepłej wody.
| Cecha | Kolektory płaskie | Kolektory próżniowe |
|---|---|---|
| Koszt | Zwykle niższy | Zwykle wyższy |
| Sprawność w chłodniejszych warunkach | Dobra, ale bardziej zależna od pogody | Zwykle lepsza dzięki lepszej izolacji |
| Zastosowanie | Najczęściej c.w.u. w domach jednorodzinnych | C.w.u. i miejsca, gdzie warunki nasłonecznienia są słabsze |
| Montaż | Najczęściej prostszy | Często bardziej wymagający technicznie |
| Wniosek praktyczny | Rozsądny wybór do większości domów | Lepszy, gdy liczy się wyższa wydajność, a budżet jest większy |
Warto też pamiętać, że instalacja solarna najlepiej pracuje od wiosny do jesieni, kiedy nasłonecznienie jest najwyższe. To nie jest wada sama w sobie, tylko cecha tej technologii. Jeśli ktoś oczekuje, że układ będzie samodzielnie pokrywał większość potrzeb grzewczych w środku zimy, zwykle ma zbyt optymistyczne założenia.
Ile to kosztuje i kiedy się opłaca
W 2026 roku realny budżet zależy od wielkości domu, liczby domowników i tego, czy kupujesz sam zestaw, czy kompletny system z montażem. Orientacyjnie prostsze zestawy można znaleźć w okolicach 8–9 tys. zł, kompletna instalacja do domu jednorodzinnego z montażem częściej mieści się w przedziale 10–15 tys. zł, a dla większej rodziny wydatek potrafi dojść do 20–30 tys. zł. To są widełki, które trzeba czytać jako praktyczny punkt odniesienia, a nie sztywną cennikową prawdę.
| Zakres | Orientacyjny koszt | Co zwykle wchodzi w cenę |
|---|---|---|
| Sam zestaw bazowy | około 8–9 tys. zł | Kolektory, zasobnik, grupa pompowa, sterownik, płyn, podstawowe akcesoria |
| Komplet z montażem | około 10–15 tys. zł | Pełny układ gotowy do pracy w domu jednorodzinnym |
| Rozbudowany system dla większego domu | około 20–30 tys. zł | Większa powierzchnia kolektorów, większy zasobnik, bardziej złożona automatyka |
Jeśli chodzi o zwrot, najczęściej mówi się o kilku latach, ale ja zawsze dopowiadam: to zależy od zużycia ciepłej wody, cen energii, jakości projektu i tego, czy układ ma tylko wspierać c.w.u., czy także ogrzewanie. Najszybciej pracuje na swoją korzyść tam, gdzie domownicy zużywają dużo ciepłej wody przez cały rok. Przy małym zużyciu albo bardzo zacienionym dachu ekonomia jest już dużo mniej oczywista.
Co najczęściej psuje sprawność po pierwszym sezonie
Najbardziej kosztowne są zwykle nie awarie fabryczne, tylko zwykłe zaniedbania. Z doświadczenia wiem, że problemy pojawiają się wtedy, gdy inwestor zakłada, że układ jest „bezobsługowy”, a tak naprawdę wymaga przynajmniej podstawowej kontroli raz w roku.
- Zacienienie części kolektorów, które obniża uzysk bardziej, niż wielu osobom się wydaje.
- Źle dobrany zasobnik, przez co instalacja albo się przegrzewa, albo nie ma gdzie oddać ciepła.
- Nieprawidłowy przepływ w obiegu, czyli źle ustawiony rotametr.
- Brak corocznej kontroli płynu solarnego i jego odporności na mróz.
- Pomijanie kontroli ciśnienia w naczyniu przeponowym.
- Brak dostępu serwisowego do zaworów, pomp i odpowietrznika.
Przy serwisie patrzę przede wszystkim na trzy rzeczy: szczelność, ciśnienie i stan glikolu. W praktyce to właśnie płyn solarny zużywa się najciszej, a potem po cichu obniża sprawność całego układu. Dobrą praktyką jest też okresowa kontrola, czy układ zachowuje parametry mrozoodporności na poziomie co najmniej do -25°C oraz czy przewody i izolacja nie zostały uszkodzone przez warunki atmosferyczne.
Jeżeli instalacja ma działać latami bez nerwowych niespodzianek, nie można też lekceważyć drobnych odgłosów, wahań ciśnienia i częstego zapowietrzania. To zwykle nie są „uroki działania”, tylko sygnał, że coś w schemacie albo wykonaniu wymaga korekty.
Co przygotować przed zamówieniem projektu, żeby schemat był sensowny
Dobry projekt zaczyna się od kilku prostych danych, a nie od wyboru ładnego zestawu z katalogu. Im lepiej je podasz, tym mniejsze ryzyko, że schemat będzie przewymiarowany, niedowymiarowany albo zwyczajnie niepasujący do domu.
- Liczba domowników i typowe zużycie ciepłej wody.
- Orientacja i nachylenie dachu oraz informacja o zacienieniu.
- Rodzaj istniejącego źródła ciepła: kocioł, pompa ciepła, grzałka, inne.
- Miejsce na zasobnik i dostęp do serwisu w kotłowni.
- Cel inwestycji: tylko c.w.u., czy także wsparcie ogrzewania domu.
- Budżet, który obejmuje nie tylko kolektory, ale też automatykę, armaturę i montaż.
Jeżeli mam wskazać jedną rzecz, którą warto zrobić dobrze od samego początku, to jest nią dopasowanie schematu do realnego domu, a nie do idealnej wizualizacji. Właśnie wtedy instalacja solarna ma szansę działać spokojnie, bez przegrzewania latem, bez niedoboru ciepła przy większym poborze i bez kosztownych poprawek po pierwszym sezonie.
